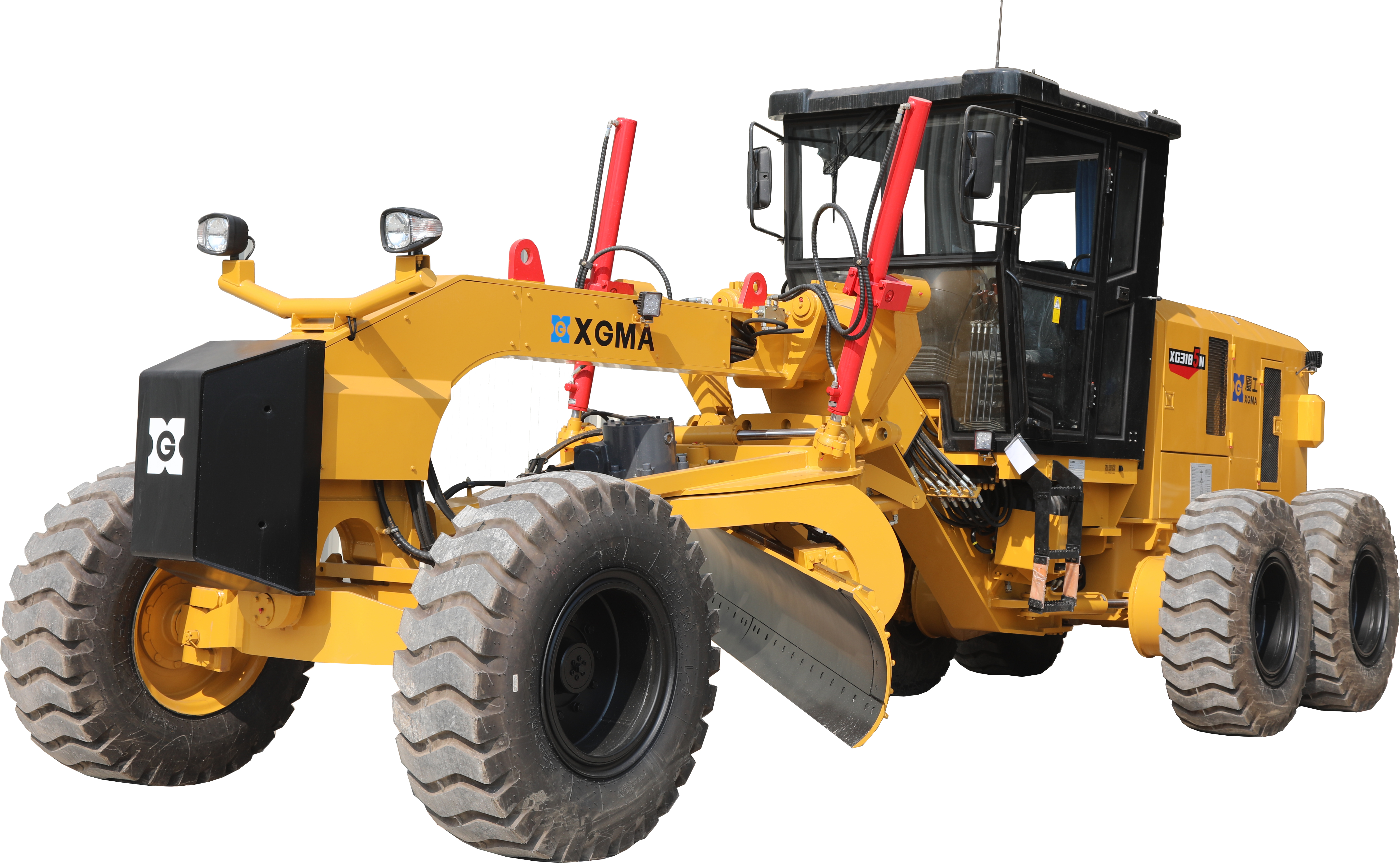

XG31655N/XG3185N平地機是結合近年市場上國內外其他廠家的同類產品的優點，并考慮我公司產品的配套情況開發一種液力驅動自行式平地機。它具有牽引力大，工作效率高，操縱簡便，油耗小等特點。通過其標準配置的刮刀和可選用的松土器、推土板等附件，可以進行公路路基基底處理、草皮剝離、取土填筑、整修斷面、旁刷邊坡、攤鋪路面基層、整修和養護土路，清除積雪以及其他大面積高精度的場地平整。是一種高效的土方施工作業機械。
主要技術性能與特點
（1） 采用上柴發動機，滿足國四排放要求，油耗低、性能穩定可靠。渦輪增壓中冷發動機，功率強勁，能保證在－10℃以上的環境溫度下正常啟動工作。兩級空濾保證發動機的穩定運行；
（2） 配置空調、寬敞明亮、全視野、全密封的駕駛室，方向盤與操縱桿可調節角度，座椅高低可調，操縱舒適、輕便；
（3） 發動機罩殼采用分體框架分片式薄板結構，設置多處可打開的窗口，方便柴油機和變速箱的維修保養；
（4） 獨立智能風扇散熱系統，可調節風扇轉速，耗能低、噪音??；
（5） 優化的整機前后橋荷重分配，使整機能提供更大的牽引力；
（6） 液壓系統采用先進的控制技術，多路閥采用著名公司產品，確保液壓系統的可靠性；
（7） 擺架機構采用多孔連桿擺架機構。調整鏟刀與地面的角度甚至調到與地面垂直角度均更為方便，駕駛員在駕駛室內就可獨立完成；
（8） 整機集公司60年技術積累之大成，外形美觀、視野良好、節能環保高效、維護簡單方便、穩定可靠、適應性廣、性價比高。
項 目 | XG31655N技術參數 | XG3185N技術參數 | |
①尺寸與重量 | |||
基本型外形尺寸 （長×寬×高）(mm) | 8980×2620×3326 | 8980×2620×3326 | |
最小轉彎半徑 | 8.0 | 8.0 | |
輪距 | 2170 | 2170 | |
前后橋距 | 5908 | 5908 | |
中后輪軸距 | 1538 | 1538 | |
鉸接轉向角度(°) | ±20 | ±20 | |
最小離地高度 | ≮430 | ≮430 | |
爬坡能力(°) | ≮20 | ≮20 | |
最大牽引力(KN) | ≮88 | ≮88 | |
整機質量(Kg) | 14500 | 15500 | |
前橋荷重(Kg) | 4100 | 4500 | |
后橋荷重：(Kg) | 10400 | 11000 | |
作業液壓系統壓力（Mpa） | 18 | 18 | |
變速箱操縱壓力（Mpa） | 1.4～1.7 | 1.4～1.7 | |
轉向液壓系統壓力（Mpa） | 16 | 16 | |
②工作裝置技術參數 | |||
鏟刀： | |||
長×弦高(ｍｍ) 回轉角度(°) 傾斜角度(°) 刀刃寬度 刀刃厚度 最大入地深度 最大離地高度 鏟土角調整范圍(°) | 3660×610 360° 90° 203 19 500 480 36～66 | 3965×610 360° 90° 203 19 500 480 36～66 | |
④前橋 | |||
傾斜角：(°) 轉向角：(°) 擺動角：(°) | ±17 ±45 ±15 | ±17 ±45 ±15 | |
⑤動力部分 | |||
發動機 | 上柴 | 上柴 | |
型號 額定功率(kw/hp) 額定轉速 | SC7H190G4 138/190(kw/ hp) 2200 (rpm) | SC7H190G4 138/190(kw/ hp) 2200 (rpm) | |
⑥傳動部分 | |||
變速箱 | 電控液力變速箱 | 電控液力變速箱 | |
型號 | YD13 | 6WG180 | |
擋位 | 前6后3 | 前6后3 | |
后橋 | |||
結構 | 三段式平地機專用橋 | 三段式平地機專用橋 | |
速比 | 12.982 | 12.982 | |
平衡箱 | |||
結構 | 鏈條傳動 | 鏈條傳動 | |
速比 | 1.389 | 1.389 | |
輪胎規格 | 17.5－25PR12 | 17.5－25PR12 | |
輪胎氣壓（Mpa） | 0.26-0.32 | 0.26-0.32 | |
制動型式 | 氣推液鉗盤式制動器 | 氣推液鉗盤式制動器 | |
工作雙聯泵最大流量L/min | 63+63 | 63+63 | |
車速(Km/h) | |||
前進 | Ⅰ檔： Ⅱ檔： Ⅲ檔： Ⅳ檔： Ⅴ檔： Ⅵ檔： | 5 8.6 11.3 19.2 23.8 39.5 | 5 8.6 11.3 19.2 23.8 39.5 |
后退 | Ⅰ檔： Ⅱ檔： Ⅲ檔： | 5 11.3、 23.8 | 5 11.3、 23.8 |
